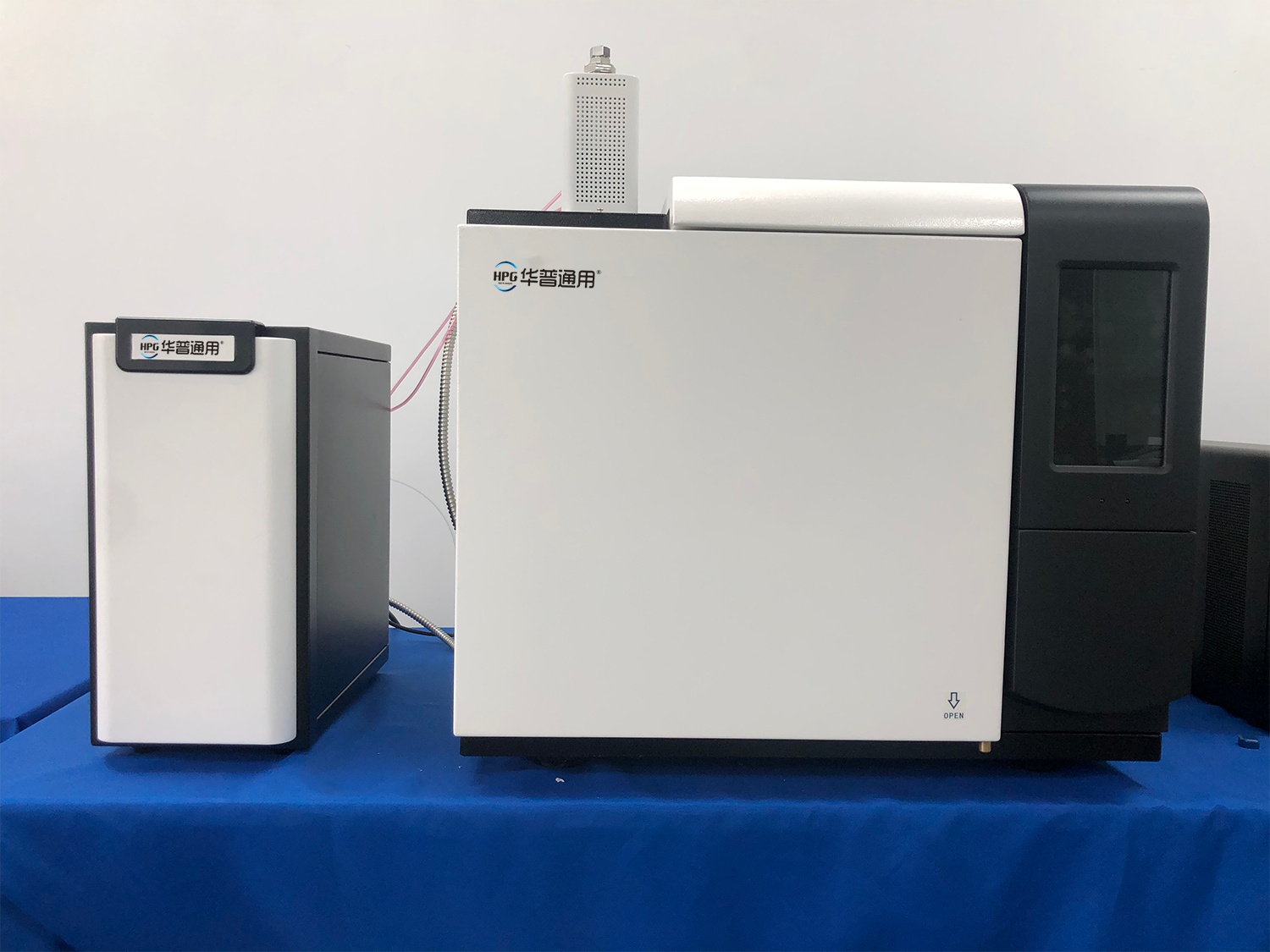

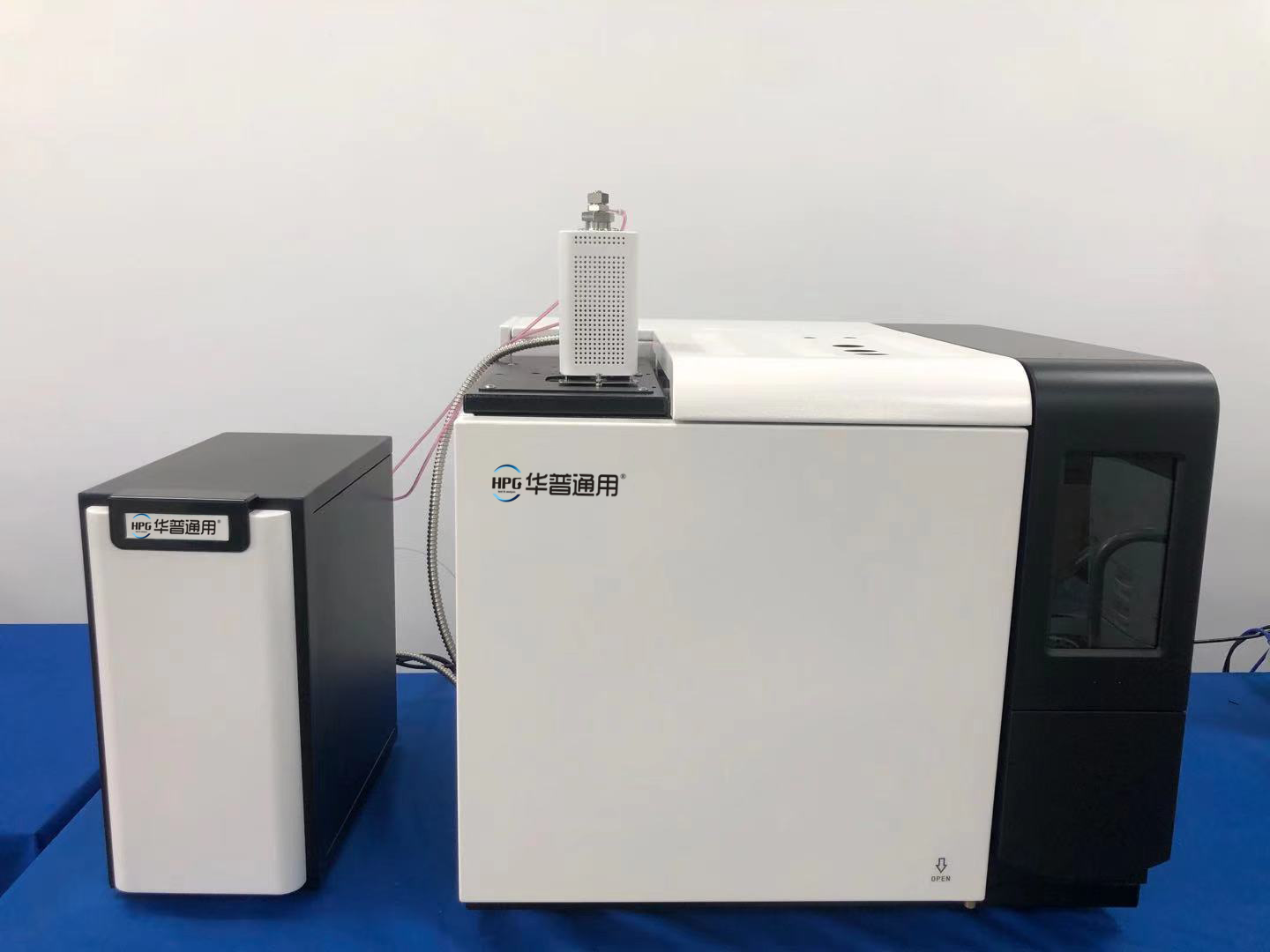

TP20-GC熱裂解脫附儀

應對RoHS2.0新增4種鄰苯篩查解決方案

2015年6月4日歐盟官方公報（OJ）發布RoHS2.0修訂指令(EU)2015/863，在原有RoHS 6項物質（鉛、鎘、汞、六價鉻、多溴聯苯和多溴二苯醚）的基礎上，增加4項鄰苯二甲酸鹽到RoHS2.0限制物質列表中，至此，RoHS2.0的管控物質達到10項。

按RoHS2.0檢測標準，生產企業原材料快速篩查、物料自檢、內部質量控制、客戶驗廠審廠等都需要購買相關設備（常規配置需要的儀器：GCMS+EDXRF光譜儀），但是采購這些設備動輒上百萬，是很多企業都感到巨大壓力，而企業在原材料篩查有不能不做，如果不做篩查，產品生產將會埋下巨大隱患，企業無法把控自己生產的產品是否符合標準；金谷科儀根據企業內部篩查的重要性和購買設備所需巨額投入這兩大痛點，專門針對RoHS2.0中4種鄰苯的快速篩查需求開發出一套全新解決方案： TP20-GC微裂解脫附鄰苯快速篩查解決方案

這套TP20-GC系統能做20種鄰苯的檢測，滿足鄰苯檢測需求，這個系統除了做鄰苯之外，還可以做紅磷阻燃劑、有機溶劑殘留、高分子材料、材料中揮發性有機物等等，功能強大！

第一部分：TP20-GC　ROHS2.0 鄰苯解決方案介紹

TP20-GC方案有如下優點：

1、做樣時間短：20分鐘/樣的做樣時間完全滿足企業用戶快速篩查需求；

2、不產生廢氣廢液：這種無需試劑、無需前處理，不產生廢氣廢液；

3、使用成本低：無需前處理、無需試劑和耗材，一年使用成本3000元以?xún)?nèi)；

4、直接進樣、操作簡單：直接固體或液體進樣，五部操作出結果，產線工人即可操作；

5、內置標準曲線：更加直觀判斷物料是否鄰苯超標（獨家技術）；

6、適用于100%聚合物材料：化學方法只適應于70%物料，HP3000-GC適用于100%物料

7、無需專業實驗室環境：只需要普通具備空調電源的操作空間即可安裝使用。

本方案大型客戶成功案例：

深圳威富通訊技術有限公司（華為一級供應商）       采購1套TP20-GC 鄰苯檢測儀

深圳兆馳股份有限公司 （上市公司）采購1套TP30-GC 鄰苯檢測儀

廣東日豐電纜有限公司（上市公司） 采購1套TP30-GC 鄰苯檢測儀

深圳中元電子有限公司（oppo供應商） 采購1套TP20-GC 鄰苯檢測儀

協隆（東莞）塑膠電子有限公司（任天堂供應商） 采購1套TP20-GC 鄰苯檢測儀

深圳盛佳麗電子有限公司（深圳最大耳機喇叭生產廠家）    采購1套TP20-GC 鄰苯檢測儀

四川綿陽長虹模塑有限公司  (知名企業)    采購1套TP20-GC 鄰苯檢測儀

同興達電子股份有限公司 （上市公司）采購1套TP30-GC 鄰苯檢測儀

中天訊通訊有限公司  (天線行業龍頭企業) 采購1套TP20-GC 鄰苯檢測儀

江蘇辰陽電子有限公司  (連接器代工企業)   采購1套TP20-GC 鄰苯檢測儀

江西立景創新科技有限公司（立訊精密子公司）采購1套TP30-GC鄰苯檢測儀

深圳航勝精密連接器有限公司（全球知名連接器企業）采購1套TP20-GC 鄰苯檢測儀

第二部分：目前RoHS2.0三種解決方案對比分析

第三部分、儀器準確性和可靠性試驗

實驗部分：儀器與耗材

1、帶雙EPC控制的氣相色譜儀；

2、TP20-GC熱裂解脫附儀（裂解脫附溫度200℃-650℃）；

3、色譜工作站（具備反控功能）；

4、專用毛細管鄰苯專用柱；

5、氮?dú)淇諝庠矗?/span>

6、萬分之一天平。

前處理過程：

本方法無需前處理，耗材為2.5cm長石英管，石英棉，預處理柱，將固體樣品放置在石英管中間部位，兩端用石英棉固定，然后將制備好的樣品管放入加熱腔體即可。

分析條件

微裂解程序升溫 200℃-450℃

微熱裂解時間 2 min

進樣方式：分流進樣

液體進樣體積：1 ul

固體進樣體積： 5mg以下

進樣口溫度：250 ℃

FID檢測器溫度：300 ℃

程序升溫 50 ℃（保持1 min），以每分鐘20 ℃升至400 ℃（保持10 min）。

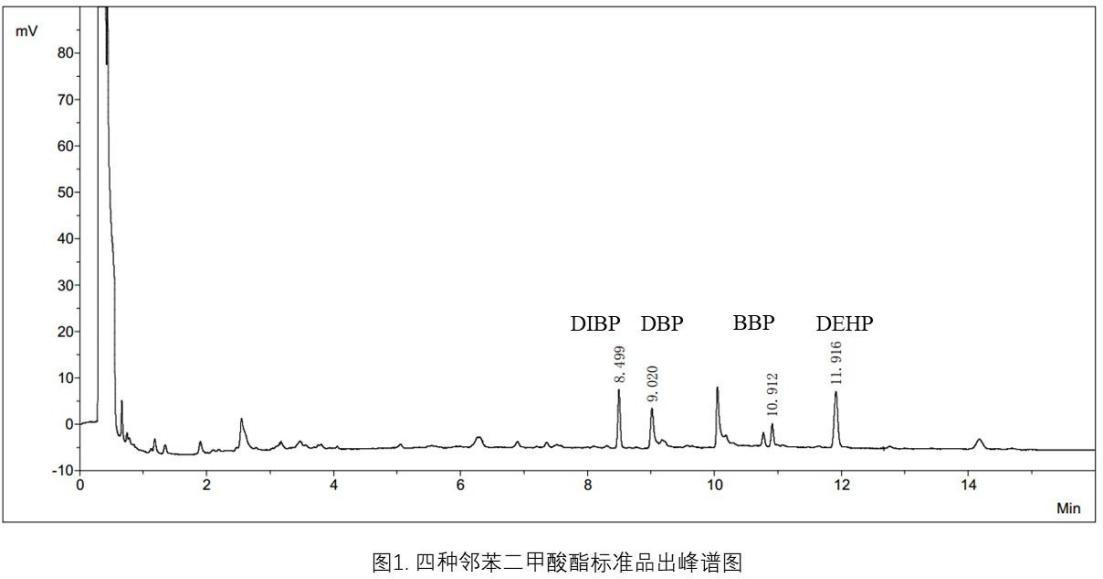

各組分名稱及保留時間

結果與討論

標準曲線及線性范圍（檢出限）

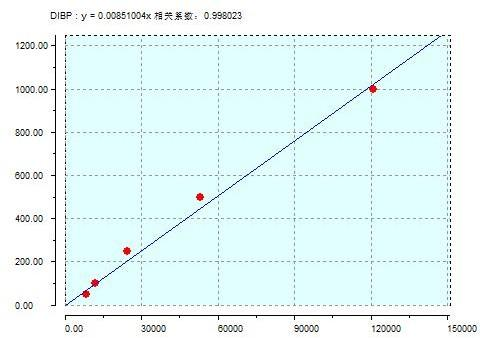

配置濃度為50ppm、100ppm、250ppm、500ppm和1000ppm的DIBP標準溶液，以濃度為橫坐標，定量組分峰面積為縱坐標，繪制標準曲線，標準曲線及線性相關系數如下所示。

以下表格是5種不同濃度標樣的峰高和峰面積對比圖：

3倍信噪比計算各組分的最低檢出限為25ppm

重復性(精密度實驗)

以最低檢出限的濃度進行重復性測定，結果如下所示。

結論：這套R(shí)ohs2.0中鄰苯的快速篩查方法，其最低檢出限為25 ppm（島津PY+ＧＣＭＳ最低檢測限為50ppm），線性相關系數大于0.998，RSD%=5.24，完全滿足企業物料篩查要求。
